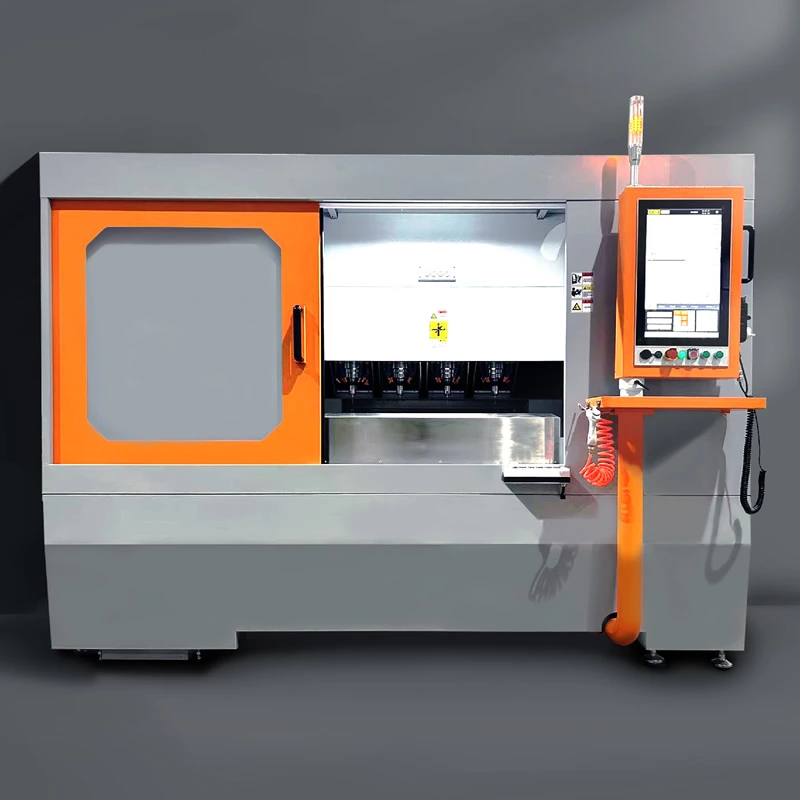

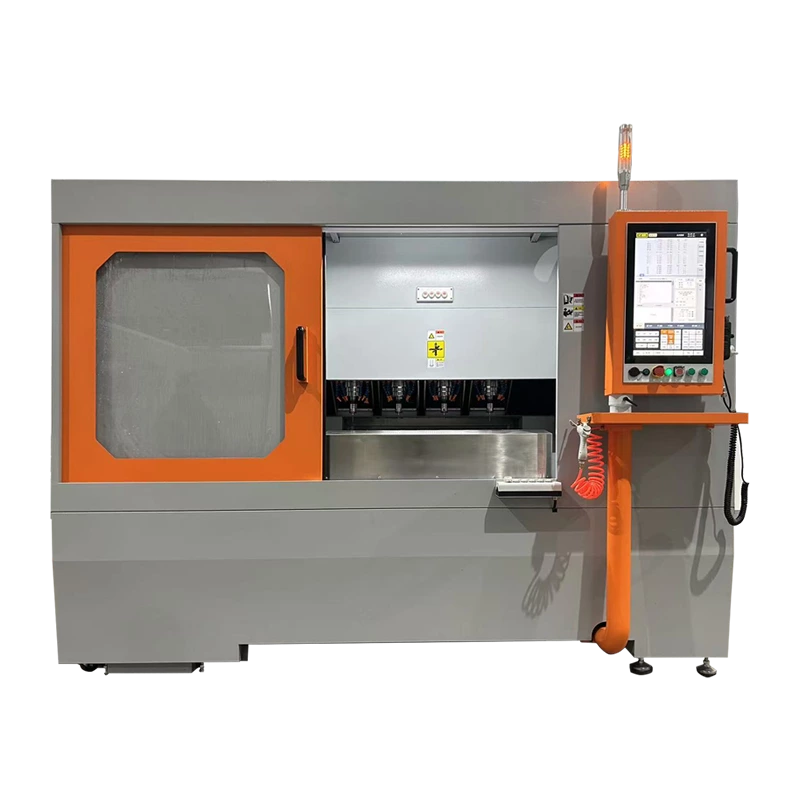

| 机床 | |
|---|---|
| 装料空间(3轴)(mm) | 250*500*430 |
| 装料空间(4轴)(mm) | Φ250*420 |
| 总重量(kg) | 6350 |
| 总功率(KW) | 50 |
| 外形尺寸(mm) | 2750*3750*2350 |
| 精度 | |
|---|---|
| 定位精度(mm) | 0.0035/全长 |
| 重复定位精度(mm) | 0.003 |
| 主轴全跳动(mm) | 0.005 |
| XY平面圆度(mm) | 0.005/Φ200 |
| 转台定位精度(sec) | 6 |
| 转台重复定位精度(sec) | 3 |
| 刀库 | |
|---|---|
| 刀库容量(把) | 4*28=112 |
| 换刀时间(S) | 6 |
| 刀柄规格(HSK) | HSK40 E/A |
| 刀具直径(mm) | Φ40/80 |
| 刀具长度(mm) | 120 |
| 冷却 | |
|---|---|
| 水箱容量(L) | 800 |
| 冷却水泵压力(Mpa) | 0.3 |
| 冷却水泵流量(L/min) | 100/150 |
| 高压内冷压力(Mpa) | 7 |
| 高压过滤精度(um) | 5/10/20 |

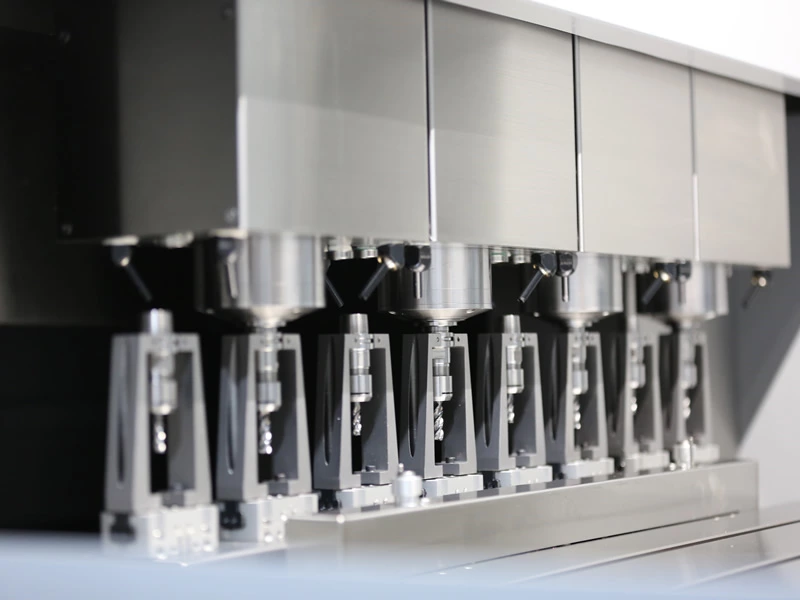

| 主轴 | |
|---|---|
| 主轴轴数(轴) | 4 |
| 主轴功率(KW) | 8.5 |
| 主轴扭矩(NM) | 9.1 |
| 主轴转速(RPM) | 30000 |
| 转台 | |
|---|---|
| 中心高(mm) | 130 |
| 额定扭矩(Nm) | 35.8 |
| 最高转速(rpm) | 240 |
| 刹车力(Nm) | 235 |
| 测量 | |
|---|---|
| 无线探测精度(mm) | 0.003 |
| 对刀精度(mm) | 0.005 |
| 行程 | |
|---|---|
| X/Y/Z轴(mm) | 4*250/500/230 |
| 主轴中心距(mm) | 250±1 |
| 快进速度(mm/min) | 18000 |
